1 应用概况

CMF主测量参量是质量流量，第二测量参量是流体密度，还有附加测量流体温度。还可由质量流量和流体密度派生出测量双组分溶液中溶质的浓度。CMF应用最多的是需要考核质量（对应与体积的mass，而非品质）为目标的计量总量或测量/控制流量，具体说有；贸易结算交接计量或企业内部核算计量；批量生产(batch process)进料的分批计量（替代以前费工费时的称重计量）；管道混合(blending)配比的控制。
    然而CMF的零漂等问题限制了一些在贸易计量方向的应用。，列例如美国石油协会（API）在90年代中期还认为CMF在石油工业的运行技术尚不成熟；国际标准化组织石油产品及润滑油委员会石油动态计量分委员会(ISO/TC28/SC2)年会上，因“CMF在石油工业密封管道`输送工艺’中的技术尚不成熟”，撤销专门负责制订CMF国际标准的工作组(WG6)。由于CMF性能进一步完善，在其它领域的贸易交接计量应用方面逐渐增加，现在情况似有变化。
    密度是CMF测量的第二参量，再生产在生产过程中作某些品质指标控制，如溶液稀释程度，交接时防止卖方有意稀释；或求去取溶液中溶质浓度，测量溶液中溶容质流量或总量，如油井口流出油水混合液体中油的产量，还可辨别流动中液体种类，分路发送，如区分管系成品液和清洗液交替流动，分送下游不同管道。
   90年代中期CMF又拓展到测量液体的粘度，利用CMF的压力将降与粘度的函数关系辅以差压变送器作在线测量。
   CMF对被测液体的粘度适应范围宽，从低粘度液化石油气到高粘度原油和沥青液。具据国外某仪表厂90年代出初统计分析表明，销售使用于中高粘度液体占50%以上，其中400mPa•s以上占10%。CMF还可应用于非牛顿流体和液固双相流体的流量测量，如乳胶、悬浮高龄高岭土液、巧克力、肉糜浆等。
    早期CMF仅用于液体，然后扩大应用与于高压气体，到90年代初才有适用于测量中低压气体的仪表。据Micro Motion公司称；迄1997年该公司已有7500台CMF应用于气体，其中服务于汽车压缩天然气(CNCCNG)加气站计量的CMF有6000台。
    用户产业分布；：据国外某仪表制造厂90年代初统计分析，CMF的应用中化学工业占40%，石油工业（包括炼制和储运）占20%，食品工业23%，其它占17%，其中食品工业占有相当比列比例；在国内当前石油、石化业用户资金雄厚，用的较多，而食品工业用户可谓绝无仅有。

2 测量精确度与范围度

大部分制造厂以“量程误差加零点不稳定性”的方式表达基本误差。这是一种巧妙的表达方式，给用户产生一种精确度很高的印象。实际上在低流量或接近下限流量时，误差较大，基本误差常超过量程误差一倍以上，选用时应予注意。基本误差通常在±（0.15～0.5）%R之间，重复性误差一般为基本误差的1/4～2/3；流量范围度大部分在（10：1）～（50：1）之间，有些则高达（100：1）～（150：1）。基本误差与范围度有关，列如例如Micro Motion公司D系列10：1时为±0.36%R，20：1时为±0.58%R。
     零点不稳定性通常以%FS表示，也有以流量值kg/min表示。零点不稳定性一般再在±（0.01～0.04）%FS之间。若±0.04%FS零点不稳定性和20：1范围度的仪表，下限流量时因零点不稳定误差可能达到该测量点的±0.8%R。
    由于CMF精度不断提高，对于精度较低仪表予以忽略的介质温度和静压变化影响将凸显出来。实际工作条件下测量精确度要考虑介质温度附加误差δ_T和静压附加误差δ_P，评估测量条件下测量误差δ_Σ通常由基本误差δ_B和δ_T、δ_P按式3合成。

 （3）

下文将进一步讨论介质温度和静压的影响。

3 流量范围和压力损失

上文提到CMF流量范围度很大，实际上是由于上限流量定的得很高所致，与其他类型仪表如容积式、涡轮式相比，如以水的密度计算名义口径流速高达8～12m/s，有些型号甚至达15～16m/s，而容积式和涡轮式仅为3～5m/s。测量管内流速还要高，因此大部分型号CMF的压力损失较大，用于水等低粘度液体时为0.1～0.2MPa，选用时应予注意。
  按使用条件选择CMF规格大小时考虑的主要因素之一为估算仪表压力损失（或称压力降）△pp是否在管系允许值之内。，在允许压力降情况下，为获得最佳测量精确度使用的满度流量尽可能在CMF的流量范围内选的得高些。通常CMF的名义口径小于（或等于）管径，很少大于管径者。
   但也有少数型号仪表压力降较低，列如例如RHM系列上限流量名义口径流速仅2～3m/s，压力降约在0.05MPa左右。

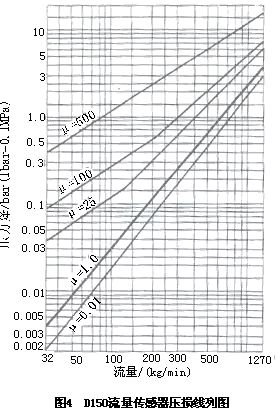

图 4 流量传感器压损线列图
   CMF的压力降随着流体粘度增加而增加。图4所示是D150型（口径40/50mm）的不同粘度流体流量-压力降关系线列图μ=1mPa·s，相当与常温下水粘度，μ=0.01mPa·s相当与于大部分气体的粘度。从图上可以看出粘度为500mPa·s液体的压力降为水的10倍。高粘度液体在仪表中呈层流流动，压力降△p和流量qm之间呈线线性关系（即，式中k为系数，指数n=1），低粘度时为紊流流动,`基本上为平方关系（即n=2），中等粘度关系线为折线，小流量段呈层流，中高流量段为从层流转向紊流的过渡区流动，n在1与2之间。
   所使用流体的粘度在图示线列之间，有文献建议可采用比列比例内插法进近似计算，只适用与于高粘度液体层流流动区。对于中低粘度，粘度-压力损失呈指数关系的紊流区和过渡区并不适用，只能是粗略估计。
   对于在原有管线上以CMF替代其他类型流量仪表（如涡轮流量计）的技术改造，更要核算动力泵扬程能否满足克服CMF所增加压力损失，必要时换较大扬程的泵。

4 测量气体流量

气体流量的能否测量取决于是否达到规定的质量流量值，由于气体的密度低，必须要在很高的压力和很高的流速下才能达到。列如例如，Micro Motion的DS-100型（25mm口径）仪表流量达到额定流量范围最大值455kg/min时，空气密度若为100kg/m³，绝对压力必须达到7.6MPa，气其流速要高达154.5m/s，即使流量在额定最小流量68kg/min时，流速也需要达23m/s。
    有些型号仪表则规定气体密度下限，列如例如Heinnchs公司的TH系列为2kg/m³；‘Krohne；公司的MFS-3000系列1.5E和10E型（口径分别为6和8mm）为50kg/m³，Foxboro公司，的CFS10=1/AS 系列为200kg/m³，如测量空气流量，则绝对压力必须分别达到4.2和1608MPa16.8MPa。
   同一仪表用于测量气体时性能低与于测量液体。列如例如；制造厂声称EIite系列时测量气体时误差为±0.5%R而测量液体时误差为（±0.1%+零点不稳定度）。但该厂另一论文对同一系列仪表试验结论又称所有数据均优于±2%Rr，读该文所附各图，可见到在测量低压气体时测量误差有接近或超过1%者，这是因为流量处于额定流量百分之几的低流量，是零点不稳定度所起主要作用，低压时重复性也较差，达0.6%。
    用于测量低压气体应注意到可测量流量将大为降低，列如例如EIite系列CMF100型（口径25/40mm）再在测0.175MPa压缩空气时最大流量仅为约4%额定流量。
    通常用于气体的CMF不用气体效验校验，仍用水校效验的仪表的常数，。一般认为两者之间差别不大，实际上还是有些差别的。文献{9}在试验后认为流体密度从1000kg/m3（水）到2kg/m3（0.17MPa空气）很宽的范围内，用工厂校准的仪表常数，精确度优于2%，一般误差小于±0.5%。英国工程实验室（NEL）也曾对6台口径25mm CNF作过液气对比实验；3台在较低压力1.5MPa空气实验，其中2台非线形比液体时大0.6%，1台重复性1%，1台重复性低劣达15%，仪表常数变化10%；3台在较高压力6MPa实验，其中2台重复性比液体时大0.3%，非线形分别比液体大1.5%和1.3%，1台不能工作。

5 含有气体的液体

制造厂通常声称含有百分之几体积比游离气体的液体带给测量值的影响不大。当测量气泡小而分布均匀的液体，列如例如冰淇淋和相似乳化液 ，可能是对的。，然而意大利计量院对7种型号CMF含气量影响实验表明；含气泡1%（体积比）时有些型号无明显影响，有些型号误差为1%～2%，而其中某一双管直管式型号则高达10%～15%；含气泡10%时，误差普遍增加到15%～20%，个别型号高达80%。Danfoss公司的实验也证明。当液体含0.3%气泡时，仪表仍可保持原由精确度；当含气量达5%时（在常压下），仪表误差以达10%此外，流体的压力、流速、粘度和气液混合方式等不同带来的影响也不一样。但有些型号CMF声称可测量含气量较高的液体，列如Krohne公司MFS200型（图3（h））所示双并联测量管口径15～25mm仪表，在合适应用条件下含气量可达15%，因此在制造厂未专门说明可测量含有气体的液体时，最好测量可能含有气体液体的仪表前采取脱气措施。

6 含有固体的液体

测量含有少量固体的液体流量时，各种类型CMF都有较高的信赖度。当固体含量增加，固体具有强磨蚀性或者软固体（如食品汤汁中的蔬菜块），就应按流体的特点选用合适类型测量管的CMF。
含有固体较多或含有软固体，应避免选用测量管内径比名义管径小得多的仪表，防止堵塞。最好选用单管型或双管型中的串联型，因为如用双管型中的并联型，分流器上粘附杂物导致改变二路分流量，产生误差；更为严重的情形是如一路堵塞可能不被立即发现。
    测量强磨蚀性的浆液时间同样有堵塞问题，且对分流管的磨蚀不均匀亦会改变原来得的分流比，因此亦不宜选用双管并联型。，最好采用单直管形状测量管管壁较厚的CMF。因为测量管形状复杂易产生管壁磨蚀不均匀。

7流体工况或物性参量对流量测量的影响

通常仪表制造厂的样本和使用说明书等技术文件声称CMF的测量性能不受流体的温度、静压、密度、粘度变化影响。，然而随着用户日益增加应用经验，感到并非完全如此，集资委托第三方研究开展影响量的实验研究。制造厂也开展各项应用技术研究，有些影响量已达到可提出修正量的程度。
     如果CMF的流量测量精确度仍为初期的0.5%～1%R，常用范围的流体工况和物性变化影响或可可忽略不计，然而当前精确度指标定的很高，达0.1%～0.15%R，影响量就更凸显出来了。
    （1） 温度影响
    介质温度或环境温度变化会改变测量振动管的扬杨氏模量和影响零漂的结构等各种因素。大部分型号仪表对杨扬氏模量的温度系数经电子线路补偿以减少其影响量；零漂影响由于是受振动管几何形状和结构件的非对称性所形成，是不能再现的，因此尚难减小消除。然而杨扬氏模量的温度系数是一个统计量，因测量管材料批号和热处理等工艺的不一致性，有一定幅度范围。有可能补偿不足或过渡，不可能全部补偿为零。各制造厂所提供流体工作温度范围仅根据仪表材料结构等因素来确定的，并不意味着再次在此范围内保持常温下校准的性能。仅有少数制造厂能提供仪表的温度影响量，如Micro Motion公司。
     英国NEL曾对90年代初国外市场上多家制造厂CMF的温度影响量做过实流试验。水温变化范围5～400C。每改变一次水温，仪表在流量试验前调零，在该温度内以后就不能再调。8台仪表中3台无影响，1台仪表常数变化0.5%，2台变化1%～1.5%，2台变化1.5%～2%。5台变化仪表的温度影响量为±（0.014～0.057）%/0C，还是相当大的。
    （2） 压力影响
    液体静压增大会使测量振动管呈绷紧（stiffening）现象，弯曲管还有布登管效应（Bour-don effecf），产生一个负向偏差。这两种压力效应虽然影响量很小，但是使用时静压与校准时相差甚大时，对于高精仪表其值还是不容忽视的。压力影响量取决于测量管管径、壁厚和形状，小口径仪表由于壁厚管径比大，影响量小；大口径仪表则壁厚管径比小，影响量大。Micro Motion公司提供该公司仪表压力影响数据，以校准时压力0.2MPa为基准，CMF100型仪表（口径25mm）压力影响量为-0.03%R/MPa，CMF200型（口径40/50mm）为-0.12%R/MPa；D系列较大，D300型（口径80/100mm）为-1.35%MPa，D600（口径150/200mm）为-0.75%MPa。若使用过程中压力有很大变动，则可以根据实际静压修正仪表常数。
    NEL对90年代初市场上8台CMF所作静压影响试验结果如表1所示，静压影响量最大为-1.75%/MPa，最小为-1%/MPa，平均为-1.4%/MPa.

表1 压力影响量

注:以校准时压力为基准

  （3） 密度影响
    以前认为CMF的流量测量性能不受介质密度影响，但近年各方实验说明还是有一定影响，认为误差小于±0.5%R，其中有密度影响部分。
    NEL 对90年代初市场上8台CMF，以4种不同密度的液体做密度影响试验，密度范围从煤油0.78到乙二醇1.11kg/L。8台仪表中有1台变化+0.5%（以煤油为基准）。
     Danfoss公司对本公司cmf试验也证明存在密度影响。10mm口径仪表介质密度2kg/L的流量值与1kg/L相比，相差-0.1%；0.5kg/L的介质与1kg/L的介质相比为+0.06%。
    （4） 粘度影响
    粘度较高的液体会较多吸收科里奥利激励系统的能量，在流动开始时尤甚。这一现象对有些结构设计的CMF可能导致测量暂时停止振动，直到正常流动。
    NEL 对90年代初市场上8台CMF，用水、煤油、粗柴油、乙二醇四种粘度液体，粘度范围为1～29.5mm²/s，在称重流量标准装置上试验。其中一台有明显粘度影响，大流量(2～5kg/s)时仪表常数变化0.25%，在小流量时20%Q_max(0.5kg/s)时变化0.5%，10%时变化2.2%。
